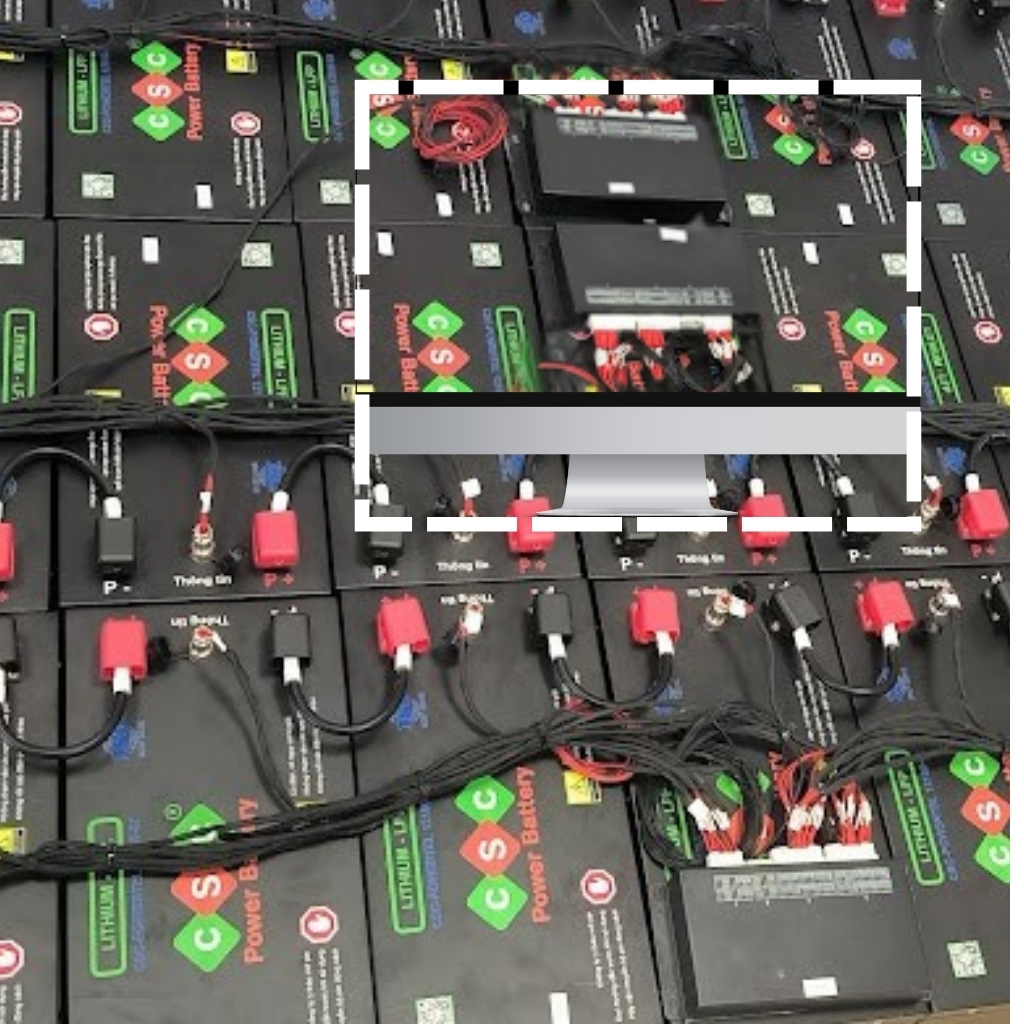

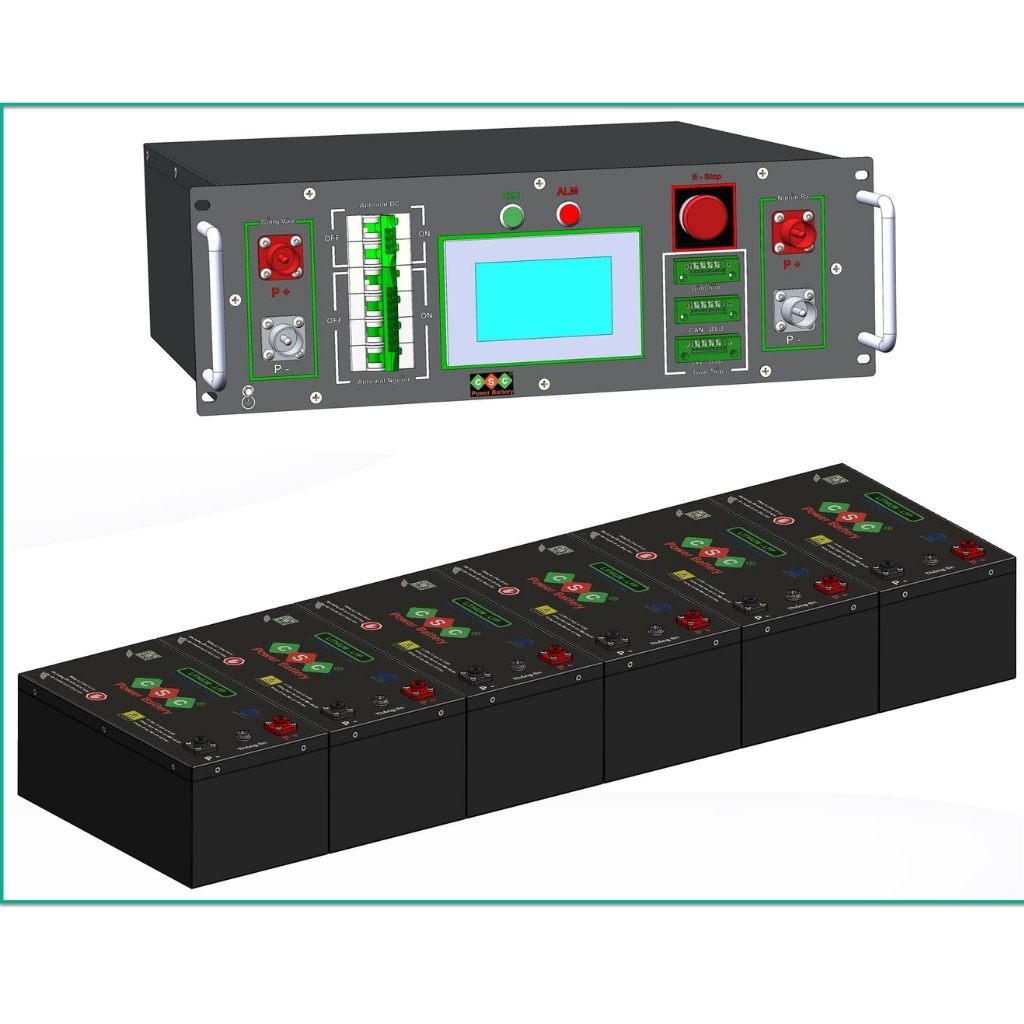

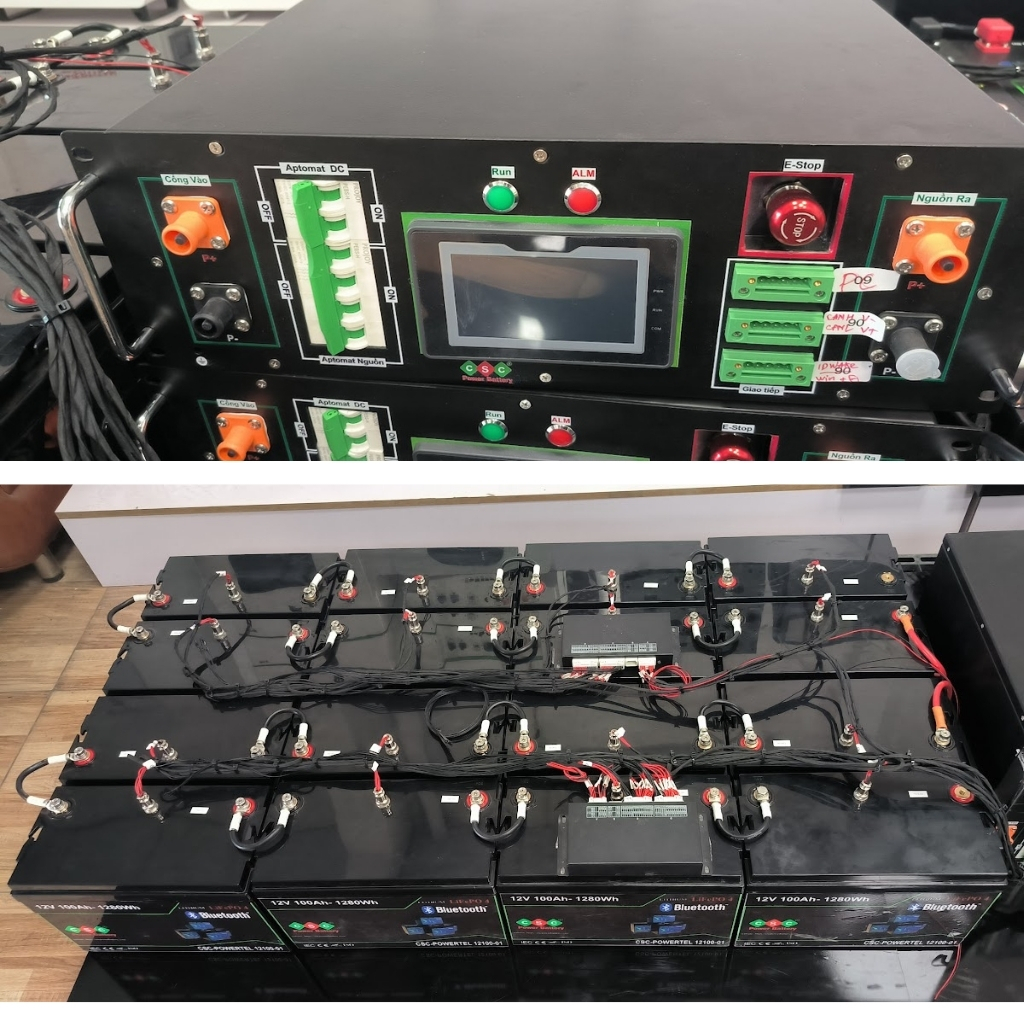

Hệ thống Pin lithium cao áp được cấu thành từ các Bộ pin LFP lithium 12V và Bộ điều khiển điện áp cao. Đây là dòng sản phẩm lưu trữ năng lượng thế hệ mới được phát triển và sản xuất bởi CSC Power Battery. Bộ điều khiển áp cao giúp kết nối các pin lithium 12V với nhau đảm bảo cân bằng áp, điện áp ra ổn định cho hệ thống UPS.
Hệ thống pin lithium áp cao đặc biệt thích hợp cho các ứng dụng có công suất cao, không gian lắp đặt hạn chế, chịu lớn, vòng đời dài và an toàn tuyệt đối. Hệ thống Pin lithium cao áp có trang bị bộ điều khiển điện áp cao có dải điều khiển rộng, điện áp có thể lên tới hàng nghìn vôn và dòng điện lên đến hàng nghìn ampe. Hơn nữa, bộ điều khiển điện áp cao được trang bị công nghệ quản lý và giám sát pin theo phân tầng, đây là công nghệ hiện đại mà các mạch BMS thông thường không có được.
Tổng quan về pin lithium dự phòng cao áp 218V
Pin lithium là một loại pin tiên tiến sử dụng các ion lithium để lưu trữ và giải phóng năng lượng. Dòng pin dự phòng cao áp 218V được thiết kế đặc biệt cho các ứng dụng công suất lớn, như hệ thống thang máy trong các tòa nhà thương mại, bệnh viện, và trung tâm dữ liệu.
Với điện áp 218V, loại pin này đáp ứng yêu cầu năng lượng cao của thang máy, đảm bảo hoạt động ổn định và trơn tru trong mọi tình huống. Ngoài ra, công nghệ lithium-ion còn giúp pin đạt tuổi thọ dài, trọng lượng nhẹ, và hiệu suất cao hơn so với các loại pin truyền thống như axit-chì.
Ứng dụng bộ điều khiển lithium cao áp

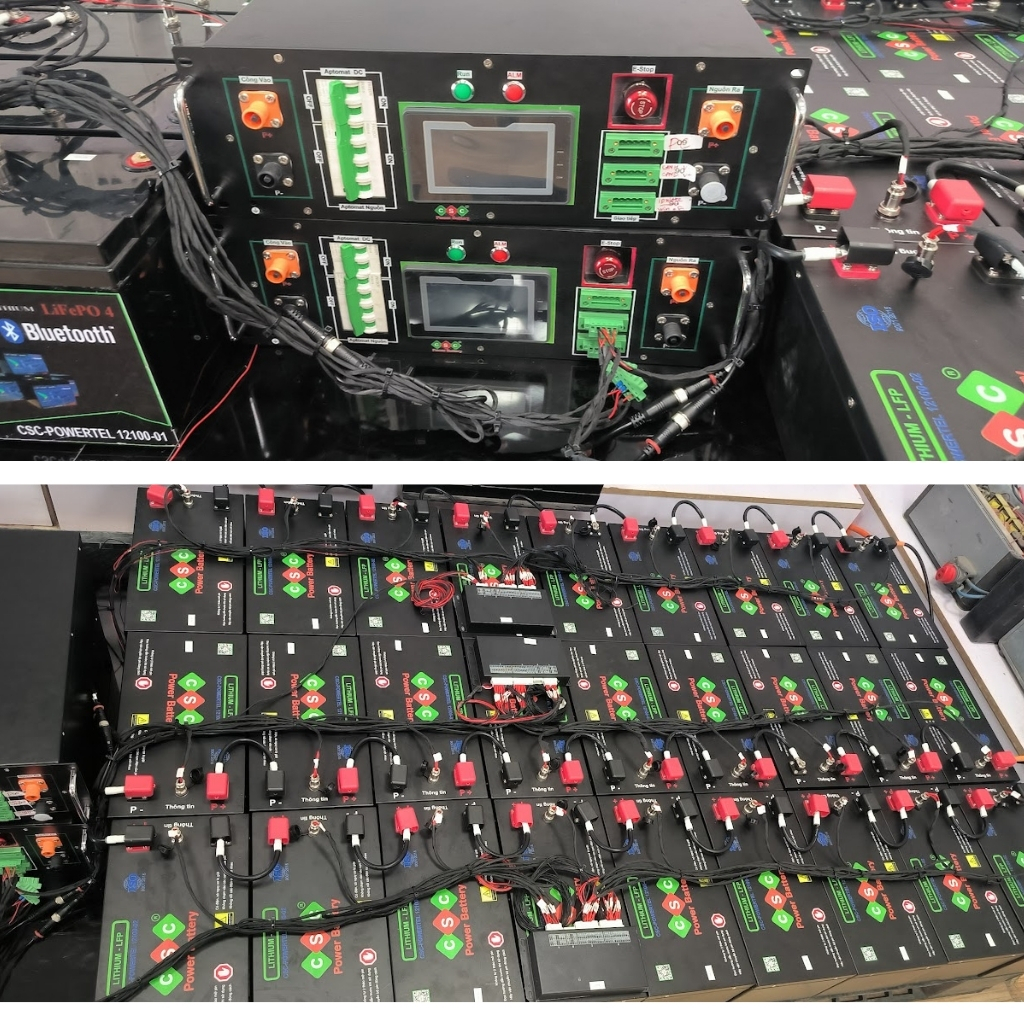

Kết nối các khối pin lithium 12V (các loại dung lượng 60Ah, 65Ah, 100Ah, 150Ah, 200Ah…) thành các hệ thống lihtium cao áp 110V, 220V, 250V…
Chức năng bộ điều khiển lithium cao áp

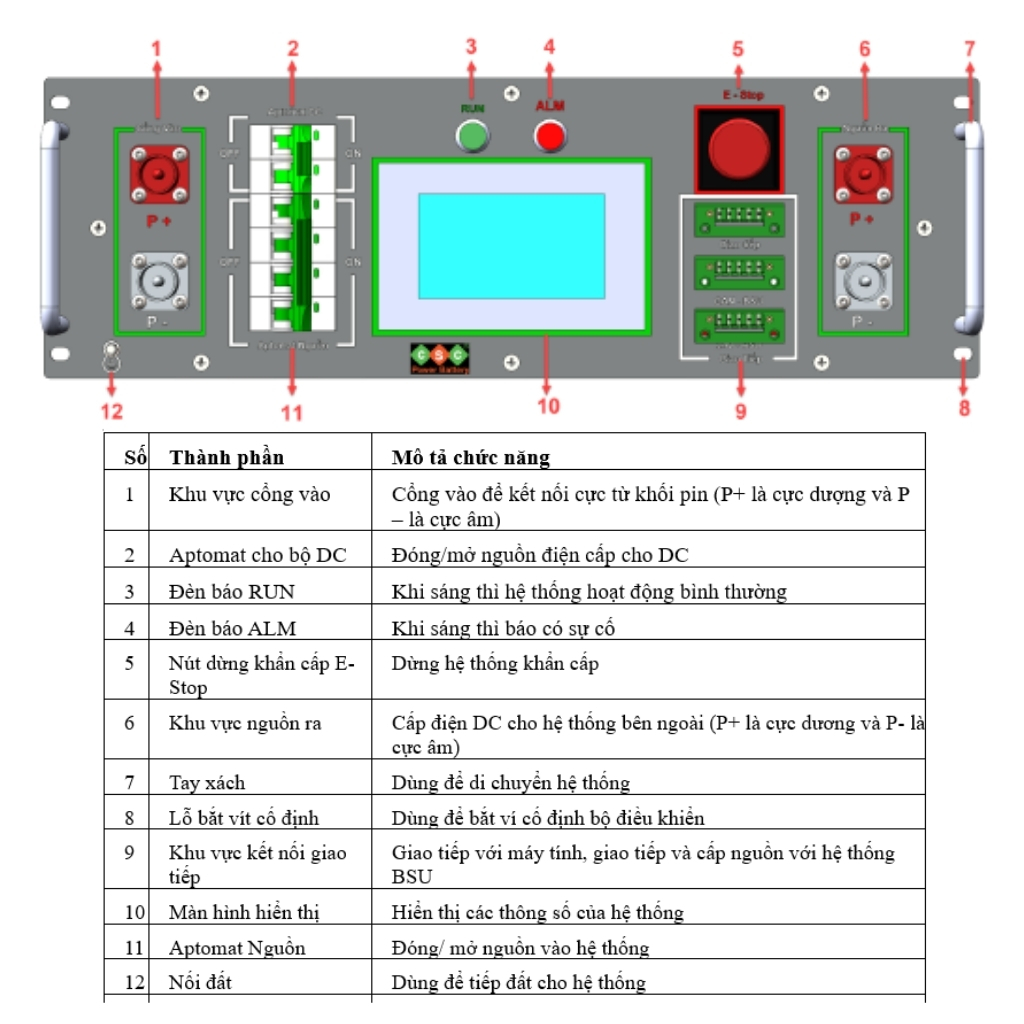

Chức năng của bộ điều khiển trung tâm (central controller) trong hệ thống kết nối các khối pin lithium 12V thành hệ thống áp cao 110V, 192V, 220V hoặc 250V là:
- Quản lý kết nối các khối pin:
- Bộ điều khiển trung tâm đảm bảo việc kết nối các khối pin lithium 12V theo cấu hình nối tiếp hoặc song song sao cho đạt được điện áp mục tiêu (192V hoặc 250V) mà vẫn duy trì tính an toàn và hiệu quả.

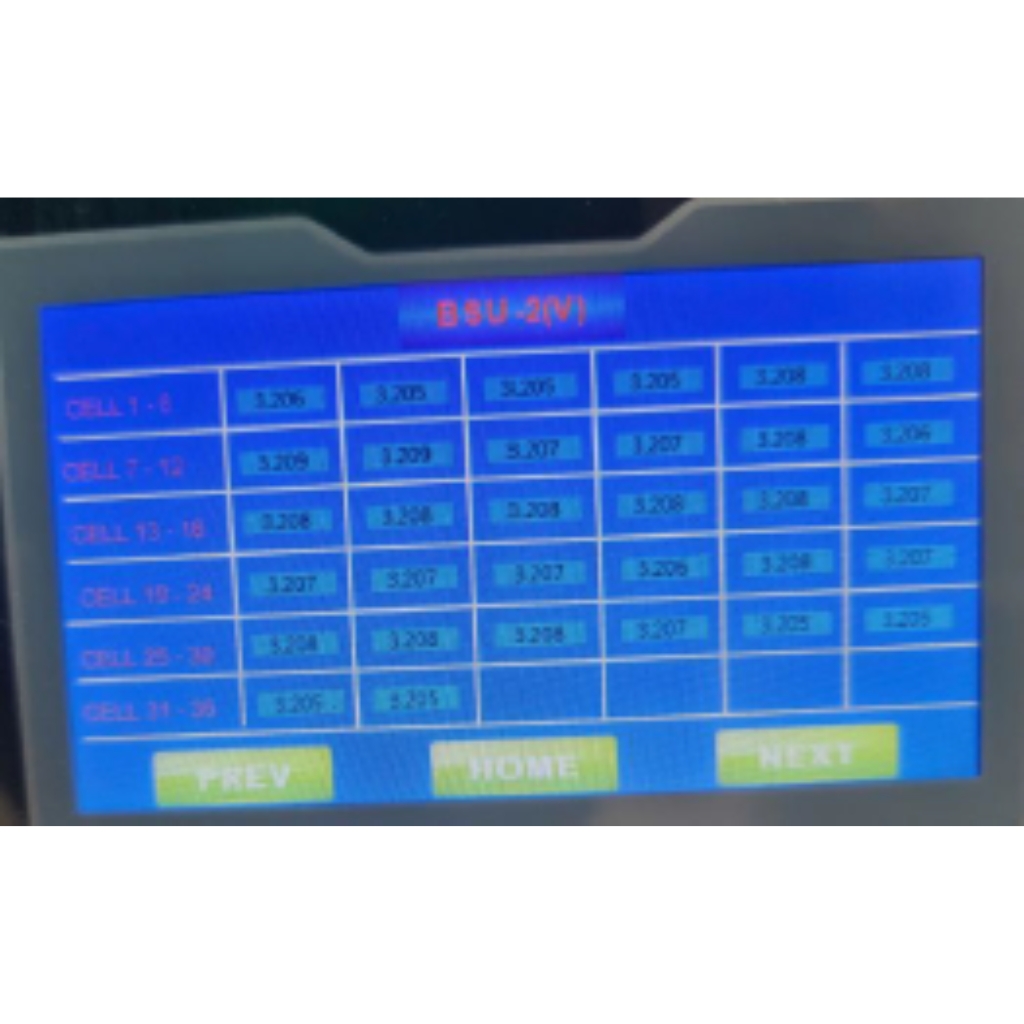

- Giám sát và cân bằng điện áp giữa các khối pin:
- Khi các khối pin được nối với nhau, điện áp giữa các khối có thể không đồng đều, dẫn đến mất cân bằng. Bộ điều khiển trung tâm sẽ thực hiện việc giám sát từng khối pin và kích hoạt cơ chế cân bằng (balancing) để tối ưu hóa hiệu suất và tuổi thọ của hệ thống.
- Bảo vệ hệ thống pin:
- Bộ điều khiển cung cấp các chức năng bảo vệ như:
- Ngăn ngừa quá sạc (overcharge) hoặc xả quá mức (over-discharge) các khối pin.
- Bảo vệ chống ngắn mạch, quá nhiệt, hoặc dòng điện bất thường.
- Ngắt kết nối khi phát hiện lỗi để bảo đảm an toàn cho hệ thống.
- Điều phối và kiểm soát dòng sạc/xả:
- Bộ điều khiển trung tâm có nhiệm vụ điều phối dòng sạc/xả giữa các khối pin và thiết bị tải, đồng thời duy trì sự ổn định của dòng điện trong toàn hệ thống.
- Giao tiếp và thu thập dữ liệu:

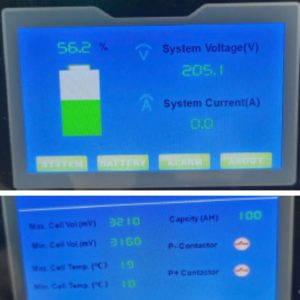

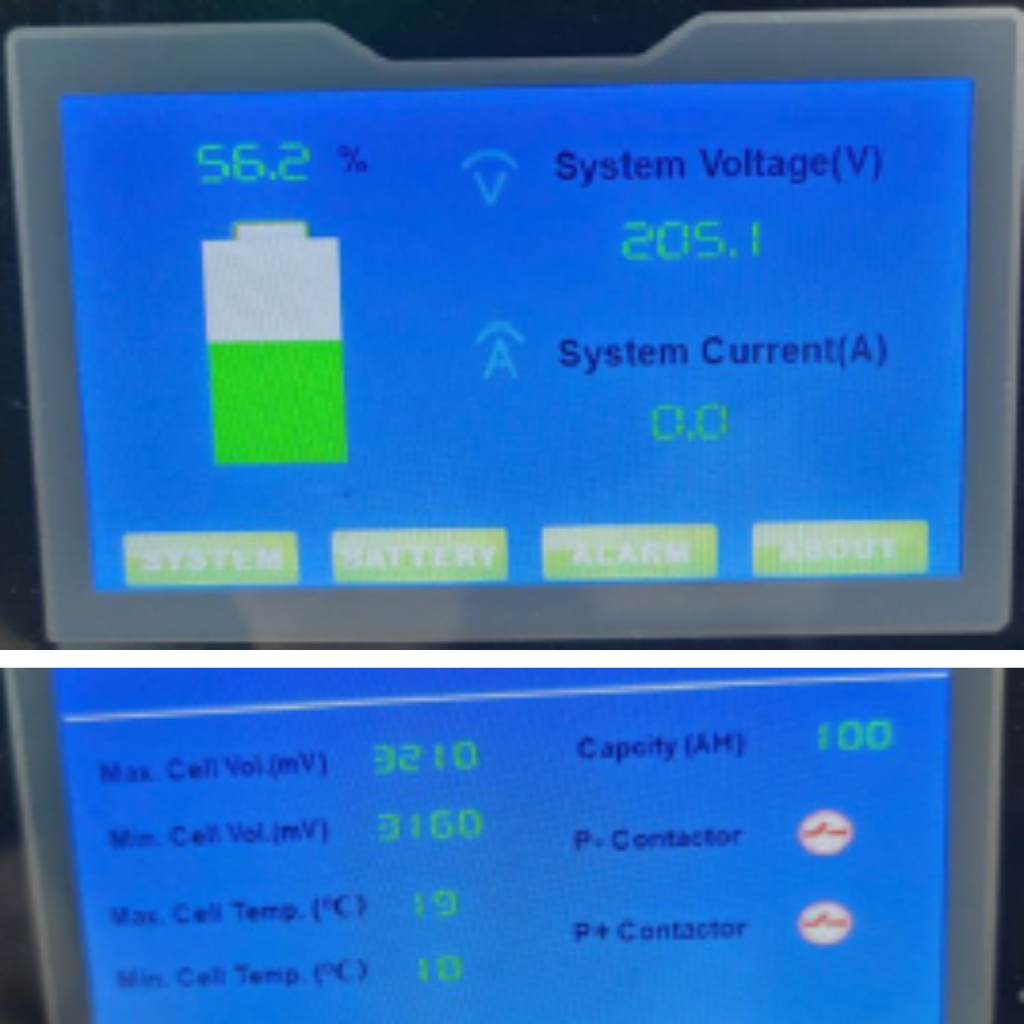

- Hệ thống thường tích hợp giao tiếp thông qua các giao thức (CAN, RS485, hoặc Bluetooth) để gửi dữ liệu trạng thái của từng khối pin (như điện áp, dòng điện, nhiệt độ) đến máy chủ hoặc ứng dụng quản lý.
- Hỗ trợ cấu hình hệ thống linh hoạt:
- Bộ điều khiển trung tâm có thể được lập trình để thay đổi cấu hình hệ thống một cách linh hoạt, cho phép chuyển đổi giữa các mức điện áp khác nhau (như từ 192V sang 250V).
Đặc tính kỹ thuật của sản phẩm
| Thông số kỹ thuật cơ bản |
DK |
| Điện áp vào danh định |
204.8VDC |
| Dòng điện vào danh định |
100A |
| Điện áp ra danh định |
204.8VDC |
| Dòng điện ra |
100A |
| Dòng sạc và xả định mức |
50A |
| Trọng lượng |
15±3%kg |

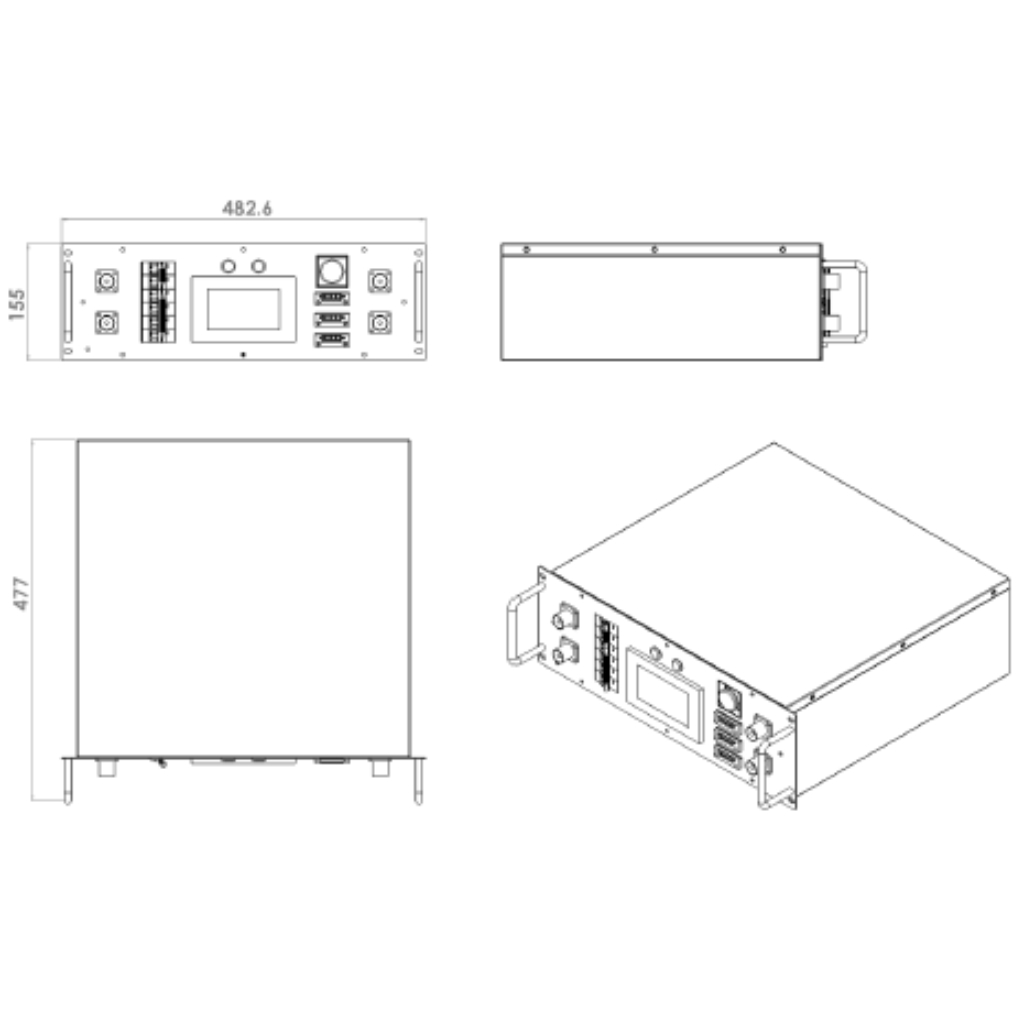

| Kích thước (L*W*H) mm |
477*482*155mm |
| Chế độ giao tiếp |
CAN, RS485, RS232 |
| Kết nối không dây |
Bluetooth / Wifi |
| Nhiệt độ hoạt động |
Sạc: 0°C~+65°C / Xả:-10°C~+65°C |
| Độ ẩm tương đối |
0~80% |
| Nhiệt độ bảo quản |
<3 tháng -10°C~25°C / <1 năm 0°C~25°C |
| Độ cao làm việc tối đa |
3000m |
| Mức độ chống nước, bụi |
IP20 |
|
Tương thích với biến tần |
SMA/Growatt/TBB/Deye/GOODWE/Huawei/ Schneider/Victon energy/SOFAR/INVT… |
| Lắp đặt |
Đặt trên giá (Rack) |
| Tiêu chuẩn và chứng nhận |
UN38.3 |
| *1：Vui lòng liên hệ với dịch vụ khách hàng để biết chi tiết về sản phẩm. |
Kết luận
Tóm lại, bộ điều khiển trung tâm đóng vai trò là “bộ não” của hệ thống pin, giúp tối ưu hóa hiệu suất, bảo vệ hệ thống, và đảm bảo tính an toàn khi kết nối nhiều khối pin nhỏ thành một hệ thống năng lượng lớn.
